UESA ZAS Erzeugungsanlagen bis 135kVA (Volleinspeisung)

7.259,95 €


Inhalt: 1 Stück
(Nettopreis 6.100,80 €)

Hersteller: uesa GmbH

  • Lieferzeit ca. 80 Werktage
  • Kostenloser Versand


Artikel-Nr.: 11726
Hersteller-Nr.: WM-ZP-EAN-200/250

Für den Anschluss einer Erzeugungsanlage an das Niederspannungsnetz, kann im E.DIS Netz Shop die entsprechende Zähleranschlusssäule bestellt werden:

  • Mess-/ Wandlerschrank für Erzeugungsanlagen bis 135 kVA
  • 1 Zählerplatz
  • entspricht TAB E.DIS Netz GmbH
  • glasfaserverstärktes Polyester
  • mit Doppelschließung für Profilhalbzylinder

Bestehend aus:

  • 4 Leitersammelschienensystem 250A
  • -1x Anschluss über Sicherungslastschaltleiste NH2 mit V-Klemme 35 bis 240mm² (VNB Bereich)
  • 1 Satz Wandlerlaschen 30x10mm gemäß DIN 42600 Teil 2, Form A
  • 1x Anschluss über Sicherungslastschaltleiste NH2 mit V-Klemme 35 bis 240mm² (Einspeiser)
  • 1x Reserveplatz im Abgangsbereich
  • 1x Zählerplatz mit Abdeckhaube IP54 nach DIN 43 870
  • 1x Modemplatz mit Abdeckhaube IP54
  • 1x Leitungsschutzschalter B6/3pol. 25kA als Spannungspfadsicherung mit Plombierhaube
  • 1x Zählerprüfklemmleiste
  • Spannungs- und Frequenzüberwachung gemäß VDE AR-N 4105:2018/11
  • 1x Platz mit Abdeckhaube IP54 für Netzsicherungsmanagement
  • 1x Lastabwurfrelais REL-IR2/L-230AC/2x21 und Sockel RIF-2-BSC/4X21
  • 1x Servicesteckdose mit FI/LS-Schalter B16A/0,03mA
  • Inkl. Sockelfüller: 75Liter

Hinweis: Es handelt sich ausschließlich um den Verkauf der hier beschriebenen Hardware. Das Aufstellen der Zähleranschlusssäule, die Verkabelung zu Ihrer Kundenanlage (Netzverknüpfungspunkt) und die Installation ist nicht enthalten. Planen Sie die Installation der Zähleranschlusssäule im E.DIS Netz (Niederspannungs- sowie Mittelspannungsentzgebiet), vergessen Sie bitte nicht Ihre Erzeugungsanlage anzumeldenAntrag (e-dis-netz.de)

Weiterführende Links zu "UESA ZAS Erzeugungsanlagen bis 135kVA (Volleinspeisung)"

Verfügbare Downloads:

  • konform zu VDE-AR-N 4100 und VDE AR-N 4105
  • geprüft nach VDE 0660 Teil 500 / IEC 439-1
  • nach DIN EN 61439-5
  • Schutzart der Säule: IP 44
  • Schutzart der Zählerfeld: IP 54, Schutzklasse II (doppelte oder verstärkte Isolierung)
  • inkl. Eingrabsockel mit Kabelabfangschiene
  • Material: glasfaserverstärktes Polyester
  • Farbe: grau, ähnlich RAL 7035
  • mit Doppelschließung für Profilhalbzylinder 40 oder 45mm

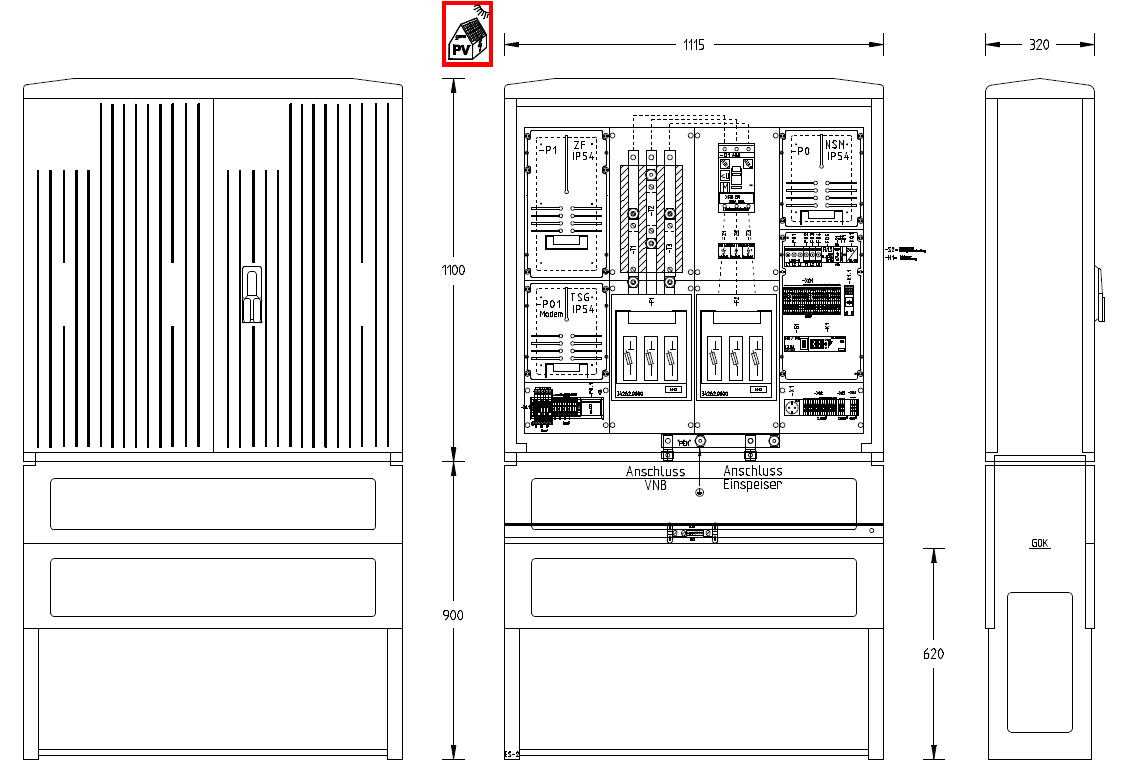

  • Maße: Breite 1115, Höhe 1100+900, Tiefe 320mm

Bestehend aus:

  • 4 Leitersammelschienensystem 250A
  • -1x Anschluss über Sicherungslastschaltleiste NH2 mit V-Klemme 35 bis 240mm² (VNB Bereich)
  • 1 Satz Wandlerlaschen 30x10mm gemäß DIN 42600 Teil 2, Form A
  • 1x Anschluss über Sicherungslastschaltleiste NH2 mit V-Klemme 35 bis 240mm² (Einspeiser)
  • 1x Reserveplatz im Abgangsbereich
  • 1x Zählerplatz mit Abdeckhaube IP54 nach DIN 43 870
  • 1x Modemplatz mit Abdeckhaube IP54
  • 1x Leitungsschutzschalter B6/3pol. 25kA als Spannungspfadsicherung mit Plombierhaube
  • 1x Zählerprüfklemmleiste
  • Spannungs- und Frequenzüberwachung gemäß VDE AR-N 4105:2018/11
  • 1x Platz mit Abdeckhaube IP54 für Netzsicherungsmanagement
  • 1x Lastabwurfrelais REL-IR2/L-230AC/2x21 und Sockel RIF-2-BSC/4X21
  • 1x Servicesteckdose mit FI/LS-Schalter B16A/0,03mA
  • Inkl. Sockelfüller: 75Liter
